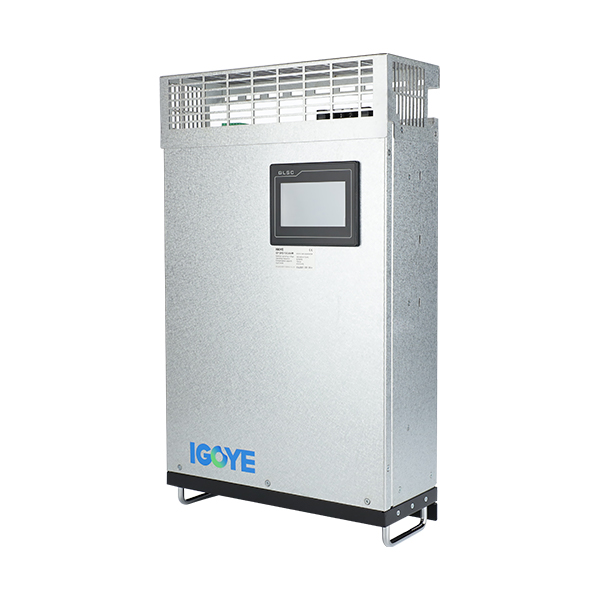

Bazaj principoj de aktivaj harmoniaj filtriloj

Aktivaj harmoniaj filtrilojestas novaj specialaj ekipaĵoj por potenca harmonia kontrolo farita de moderna potenca elektronika teknologio kaj cifereca signal-prilaborado teknologio bazita sur altrapidaj DSP-aparatoj. Ĝi konsistas el du ĉefaj partoj: la komanda aktuala operacia cirkvito kaj la kompensa aktuala generacia cirkvito. La komanda aktuala operacia cirkvito kontrolas la kurenton en la linio en reala tempo, transformas la analogan kurentan signalon en ciferecan signalon, kaj sendas ĝin al la altrapida cifereca signalprocesoro (DSP) por prilaborado Kompensa kurento kun la sama amplekso kaj kontraŭa polaridad kiel la krada harmonia kurento kaj injektas ĝin en la kradon, kompensante aŭ kompensante la harmonian kurenton, kaj aktive forigante potencajn harmoniojn.

Teknikaj Avantaĝoj: Verda

Efikeco atingas 97.2%, kiu ŝparas ĉirkaŭ 6.500kWh da elektro jare kompare kun aktivaj filtriloj kun efikeco de 95%

Pli alta efika topologio plibonigita kontrolo -algoritmo

Termika dezajno kaj struktura optimumigo bazitaj sur precizaj modeloj

Miniaturigo

La volumo estas nur 1/6 de similaj ĉefaj markoj, okupante malpli da spaco

Adaptebla al malsamaj laborkondiĉoj, instalado-novigado, muro-muntita aŭ rak-muntita instalado uzas malpli da krudmaterialoj kaj protektas la medion

Inteligenta

Kompensi por specifitaj harmoniaj alĝustigeblaj induktaj kaj kapacita reaktiva potenco Kompenso Kompenssistemo Malekvilibra Ŝarĝo Aŭtomata Detekto, Subpremado de Sistemo Resonanca Plena-Funkcia Monitorada Sistemo

Modulareco

N+1 redundo signife plibonigas sisteman fidindecon. Produktlinio, pli bona kvalito -certigo. Redukti unuopajn malsukcesajn punktojn en la sistemo. Fleksebla paralela rilato por adaptiĝi al malsamaj laborkondiĉoj.

Funkciaj trajtoj

Filtrigu 2 ~ 50 -a harmonikojn samtempe, aŭ elektu iujn ajn harmonikojn ene de 2 ~ 50 -a por kompenso. Responda tempo estas malpli ol 300μs

Uzu 3DSP+CPLD plenan ciferecan kontrolmetodon kaj internacie faman markon altrapidan IGBT, fermita bukla kontrolo, preciza harmonia filtrado
