Produktoj
Trifazaj kvar-drataj rakedaj aktivaj harmoniaj filtriloj
Kiel ĉefa fabrikanto, Geya ofertas la trifazan kvar-dratan rakedan monton aktivan harmonian filtrilon, desegnitan por supera potenca kvalito kaj energia efikeco. Nia fabriko en Ĉinio provizas atingeblajn, altfrekvencajn solvojn fidindajn de uzantoj tutmonde. Malkovru kial niaj produktoj estas tiel popularaj - kontaktu nin hodiaŭ por pliaj detaloj!
La trifazaj kvar-drataj rakedaj aktivaj harmoniaj filtriloj (AHF) provizas Kompleta harmonia mildigo por kvar-drataj potencaj sistemoj. Uzante a DSP+CPLD Cifereca Kontrolo-Kerno, ĉi tiu rak-muntita AHF efike neŭtraligas harmoniaj fluoj ĝis la 50-a ordo, dum ĝi ankaŭ alparolas trifazojn malekvilibroj. Ĝia modula dezajno permesas skaleblajn solvojn kaj simpligitajn bontenado. Havebla en diversaj aktualaj taksoj (25a ĝis 150a) kaj tensio Niveloj (220V ĝis 690V), la AHF ofertas flekseblan sisteman integriĝon. Devigita Aera malvarmigo certigas fidindan operacion eĉ en postulemaj kondiĉoj. Ĉi tio Trifazaj kvar-drataj rakedaj aktivaj harmoniaj filtriloj garantias potencon kvalito kaj sistemo stabileco.
Modela Priskribo:
| Gy | AHF | 0.4 | 50a | / | 4L | R |
| Enterprise -kodo | Aktiva harmonia filtrilo | Tensia nivelo 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Taksita Kapacito （KVAR） 25/50/75/100/150A | 4L: tri-fazaj kvar-dratoj | R: Rack Mount |
Trajtoj:
● Uzu DSP+CPLD Ĉiuj ciferecaj kontrolaj kernoj, tri-nivela topologia teknologio,
Altnivela harmonia detekto -algoritmo kaj PWM -kontrolo -strategio por atingi
preciza kompenso de harmonia kurento.
● Adoptu modulan dezajnon, kiu faciligas paralelan rilaton de multoblo
Moduloj, okupas malmultan spacon kaj estas facile konservebla.
● La struktura dezajno de sendependaj aeraj duktoj kaj sendependaj magazenoj
certigas la stabilan funkciadon de la ekipaĵo.
● Ĝi povas filtri harmonikojn en vasta gamo de harmonikoj, de 2 ĝis 50
harmonikoj, kaj solvu la problemon de trifazaj malekvilibroj samtempe.
● La harmonia filtra rapideco estas alta. Se la kapacito permesas, la harmoniko
Nuna filtra indico povas esti tiel alta kiel 95%. Agordu 100% aktualan limigon
eligo por certigi longtempan stabilan funkciadon de la ekipaĵo.
Aplikoj:
Tri-fazaj kvar-drataj rakedaj aktivaj harmoniaj filtriloj estas gravegaj por Subteni puran potencon en diversaj aplikoj:
● Datumcentroj: Protekti sentemajn ekipaĵojn kaj certigi seninterrompe
operacio forigante harmonian distordon.
● Hospitaloj: Provizanta fidindan potencon por kritika medicina ekipaĵo,
plibonigante pacientan sekurecon kaj sisteman fidindecon.
● Industriaj medioj: Plibonigi la efikecon kaj vivdaŭron de
Tri-fazo-maŝinaro reduktante harmonian interferon.
● Komercaj konstruaĵoj: Subteni potencan kvaliton en konstruaĵoj kun komplekso
Elektraj sistemoj, minimumigante malfunkcion kaj ekipaĵan damaĝon.
Tri-fazaj kvar-drataj rakedaj aktivaj harmoniaj filtriloj liveras fortikan kaj adapteblaj harmoniaj mildigaj solvoj por postuli kvar-dratajn Aplikoj.
Teknikaj Parametroj:
| 220v -serio | 380V -serio | 500V -serio | 690V -serio | ||
| Alteco | <2000m, super 2000m, derate laŭ GB/T3859.2 | ||||
| Ĉirkaŭa temperaturo | -20 ～+50 ℃ | ||||
| Relativa humido | ≤90%, neniu kondensado sur la surfaco kiam la ĉiumonate Minimuma temperaturo estas 25 ℃ | ||||
| Polucia nivelo | Nivelo III sube | ||||
| Operacia tensio | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Laboranta Ofteco | 50Hz ± 5% | ||||
| Kompensa kurento | 25a | 25/50/75/100/150A | 100a | 100a | |
| Krada Strukturo | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Nombro de unuoj ligita paralele |
Ulimited | ||||
| Entuta maŝina efikeco | ≥97% | ||||
| Krada Strukturo | 32khz | 16khz | 12.8kHz | 12.8kHz | |
| Kompensintervalo | 2 ～ 50 -foje, ununura kompensokosto estas alĝustigebla | ||||
| Funkcia elekto | Reaktiva potenco | Reaktiva potenco, reaktiva potenco + nesimetrio | |||
| Reaktiva potenco Kompenso -Imposto |
≥95% | > 92% | |||
| Neŭtrala filtrado Kapablo |
Neŭtrala Linia Filtrila Kapablo estas 3 fojojn tiu de fazo Filtrila kapablo | ||||
| Plena Responda Tempo | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Bruo | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Kontrola metodo | 2-vojo RS485-interfaco (subtenas GPRS/WiFi) | ||||
| Protekto | Superŝarĝo, programaro/aparataro superkurenta, krado supervolttage kaj subtensia, potenca fiasko, troatemperaturo, ofteco Anormala protekto, ktp. | Superŝarĝo, programaro/aparataro superkurenta, krado supervolttage kaj subtensia, krada tensia malekvilibro, potenco -fiasko, Overtemperaturo, frekvenca anormaleco, fuŝkontakto protekto, ktp. | |||
| Instala metodo | Rako/muro muntita | Rako | |||
| Alvenanta linio | Reen Alvenanta （Rack Type） 、 Supra Envenado （Muro-Muntita） | Reen envenanta linio | |||
| Protektnivelo | IP20 | ||||

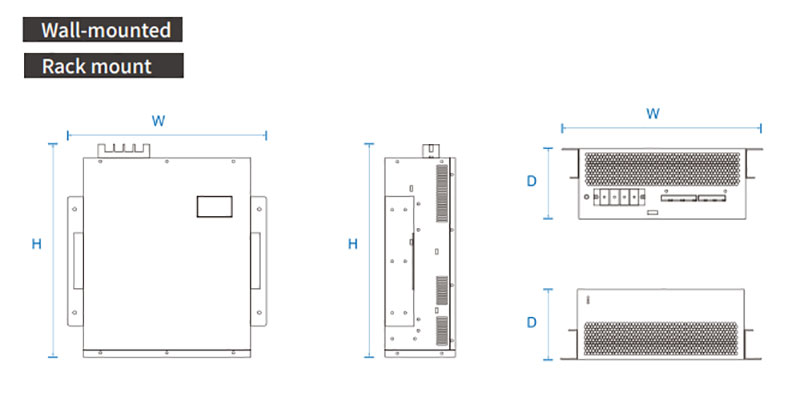

Modelo kaj Specifo:
| Modeloj | ||||
|---|---|---|---|---|
| Modela Numero | Taksita kurento (a) | Sistemo -Tensio (V) | Dimensioj (d*w*h) | Malvarmiga metodo |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Devigita aera malvarmigo |
| Gy APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| Gy APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| Gy APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
