Produktoj
380V-kabineto-tipo aktiva harmonia filtrilo
GEYA 380V-kabineto-tipo aktiva harmonia filtrilo kun superkvalito provizas harmonian mildigon por 3-fazaj (3/4-drataj) 380V-sistemoj. Ĝi uzas ciferecan kontrolon, havas modulan kabinetan projekton kaj kompensas ĝis la 50 -a harmoniaj, korektantaj malekvilibroj. Ideala por datumcentroj, industria aŭtomatigo kaj renovigebla energia integriĝo. Atingu por lerni kiel ni povas provizi tajloritajn solvojn je bonegaj prezoj.
La 380V-kabineto-tipo aktiva harmonia filtrilo (APF) ofertas fortikan solvon por harmonia mildigo en tri-fazaj tri-drataj kaj kvar-drataj sistemoj. Uzante progresintan DSP+CPLD-ciferecan kontrolon kaj tri-nivelan topologion, ĉi tiu APF liveras precizan harmonian kompenson ĝis la 50-a ordo, samtempe korektante trifazajn malekvilibrojn. La modula dezajno permesas flekseblan kapacitan ekspansion per paralela konekto. Gastigita en daŭra kabineto kun sendependaj aeraj duktoj, la aktiva harmonia filtrilo de 380V-kabineto certigas konsekvencan agadon kaj simpligitan bontenadon. Havebla en gamo da aktualaj taksoj (100A-400A) kaj KVAR-kapabloj (100-400), ĉi tiu APF provizas ampleksan potencan kvalitan plibonigon por 380V-sistemoj.
Modela Priskribo:
| Gy | AHF | 0.4 | 50a | / | 4L | C |
| Enterprise -kodo | Aktiva harmonia filtrilo | Tensia nivelo 0,4: 380V ± 20% |
Taksita Kapacito （KVAR） 25/50/75/100/150A | 3L: tri-fazaj tri-dratoj 4L: tri-fazaj kvar-dratoj |
C: Kabineto |
Trajtoj:
● Uzu DSP+CPLD Ĉiuj ciferecaj kontrolaj kernoj, tri-nivela topologia teknologio, altnivela harmonia detekto-algoritmo kaj PWM-kontrolo-strategio por atingi precizan kompenson de harmonia kurento.
● Adoptu modulan dezajnon, kiu faciligas paralelan ligon de multoblaj moduloj, okupas malmultan spacon kaj estas facile konservebla.
● La struktura dezajno de sendependaj aeraj duktoj kaj sendependaj magazenoj certigas la stabilan funkciadon de la ekipaĵo.
● Ĝi povas filtri harmonikojn en vasta gamo de harmonikoj, de 2 ĝis 50 harmonikoj, kaj solvi la problemon de trifazaj malekvilibroj samtempe.
● La harmonia filtra rapideco estas alta. Se la kapablo permesas, la harmonia aktuala filtra indico povas esti tiel alta kiel 95%. Agordu 100% aktualan limigan eliron por certigi longtempan stabilan funkciadon de la ekipaĵo.
Aplikoj:
380V-kabineto-aktivaj harmoniaj filtriloj estas ideale taŭgaj por postuli aplikojn postulantajn superan potencan kvaliton ĉe 380V:
● Grandaj datumcentroj:Subteni stabilan potencon por kritika IT -infrastrukturo, malhelpante perdon de datumoj kaj malfunkcion pro harmoniaj perturboj.
● Industria Aŭtomatigo:Certigi precizan kaj fidindan funkciadon de aŭtomataj sistemoj minimumigante harmonian interferon.
● Pezaj industriaj medioj:Mildigante harmonikojn generitajn de grandaj maŝinaro kaj ŝanĝiĝemaj frekvencaj veturadoj en fabrikaj agordoj.
● Renovigebla energia integriĝo:Plibonigi potencan kvaliton ĉe la punkto de komuna kuplado por kudrila integriĝo de renovigeblaj energifontoj.
380V-kabineto-aktivaj harmoniaj filtriloj provizas kompletan solvon por plibonigi potencan kvaliton en postulado de 380V-aplikoj, certigante efikan kaj fidindan funkciadon de sentema ekipaĵo.
Teknikaj Parametroj:
| 220v -serio | 380V -serio | 500V -serio | 690V -serio | ||
| Alteco | <2000m, super 2000m, derate laŭ GB/T3859.2 | ||||
| Ĉirkaŭa temperaturo | -20 ～+50 ℃ | ||||
| Relativa humido | ≤90%, neniu kondensado sur la surfaco kiam la monata minimuma temperaturo estas 25 ℃ | ||||
| Polucia nivelo | Nivelo III sube | ||||
| Operacia tensio | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Laboranta Ofteco | 50Hz ± 5% | ||||
| Kompensa kurento | 25a | 25/50/75/100/150A | 100a | 100a | |
| Krada Strukturo | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Nombro de unuoj ligita paralele |
Ulimited | ||||
| Entuta maŝina efikeco | ≥97% | ||||
| Krada Strukturo | 32khz | 16khz | 12.8kHz | 12.8kHz | |
| Kompensintervalo | 2 ～ 50 -foje, ununura kompensokosto estas alĝustigebla | ||||
| Funkcia elekto | Reaktiva potenco | Reaktiva potenco, reaktiva potenco + nesimetrio | |||
| Reaktiva potenco Kompenso -Imposto |
≥95% | > 92% | |||
| Neŭtrala filtrado Kapablo |
Neŭtrala Linia Filtrila Kapablo estas 3 fojojn ol fazo -filtra kapablo | ||||
| Plena Responda Tempo | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Bruo | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Kontrola metodo | 2-vojo RS485-interfaco (subtenas GPRS/WiFi) | ||||
| Protekto | Superŝarĝo, Programaro/Aparataro superkurenta, Krado -Supervolsio kaj Subtensia, Potenco -Malsukceso, Overtemperaturo, Frekvenca Anormaleco -Protekto, ktp. | Superŝarĝo, Programaro/Aparataro superkurenta, Krado -Supervolsio kaj Subtenado, Krada Tensio -Malekvilibro, Potenco -Malsukceso, Overtemperaturo, Frekvenca Anormaleco, Mallonga Cirkvito -Protekto, ktp. | |||
| Instala metodo | Rako/muro muntita | Rako | |||
| Alvenanta linio | Reen Alvenanta （Rack Type） 、 Supra Envenado （Muro-Muntita） | Reen envenanta linio | |||
| Protektnivelo | IP20 | ||||

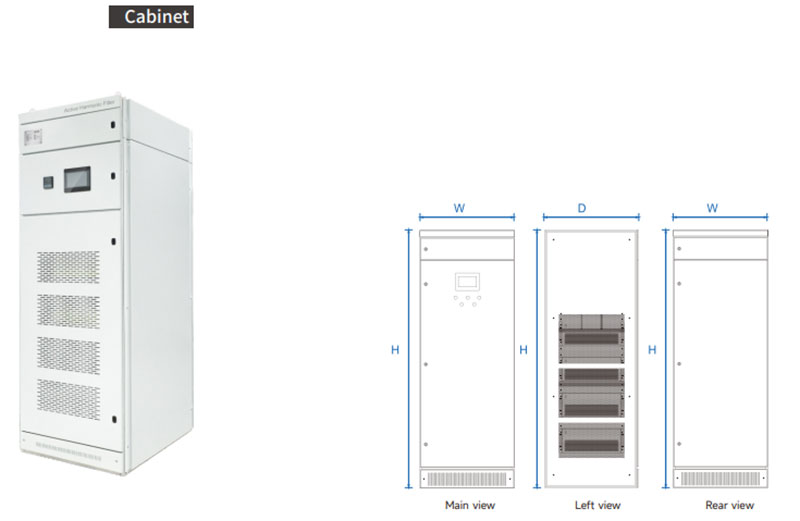

Modelo kaj Specifo:
| Kabineto -Aparata Modelo | ||||
|---|---|---|---|---|
| Modela Numero | Kompensa Kapacito (KVAR) | Sistemo -Tensio (V) | Dimensioj (d*w*h) | Malvarmiga metodo |
| Gy APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Devigita aera malvarmigo |
| Gy APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| Gy APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| Gy APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| Gy APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| Gy APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| Gy APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| Gy APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
Varmaj Etikedoj: 380V-kabineto-tipo aktiva harmonia filtrilo
